一、工程概況

　　該工程位于安徽省，是一個多層教育建筑幼兒園建筑項目，建筑為地上3層，地下一層，建筑高度為16.5m，屬于多層公共建筑, 設計耐火等級為地上二級，地下一級。

　　圖紙內容主要包含空調通風防排煙設計施工說明、主要設備表、圖例說明、冷凝水立管安裝示意圖、空調通風防排煙平面圖等。

　　二、選擇尤特森的原因

　　該項目屬于幼兒園建筑項目，因此對于保溫材料的防火、保溫、環保等性能要求比較高，市面上大多數的產品都達不到該項目的要求。尤特森的巖棉保溫材料不僅有十環認證標志，還有無甲醛環保產品，十分貼合該項目的要求。

　　三、設計方案

　　防排煙系統：室內排煙風機及加壓風機應設置風機房，確保風機在火災時能按要求正常運行，排煙風機應能在280°C的環境條件下連續工作不少于30min;排煙管道應采用不燃材料制作，設置在吊頂里的排煙風管應設隔熱層，其隔熱層應采用不燃燒材料(50mm厚的超細玻璃棉)材料制作，并應與可燃物保持不小于150mm的距離;穿越樓梯間、前室及跨越防火分區的送排風管、加壓風管耐火極限應≥1.5h，排煙風管耐火極限應≥2h，其風管需采用相應耐火極限且防火包裹層厚度為12mm的防火板(板材密度≥950Kg/m?3?，抗壓強度≥6.71N/mm?2?，導熱系數≤0.23W/m.K,燃燒性能為A級不燃燒,耐火極限為3h)包裹做絕熱保溫,以達到其風管上述耐火極限的要求;事故通風機應分別在室內外便于操作的地點設置電器開關。

　　圖紙展示：

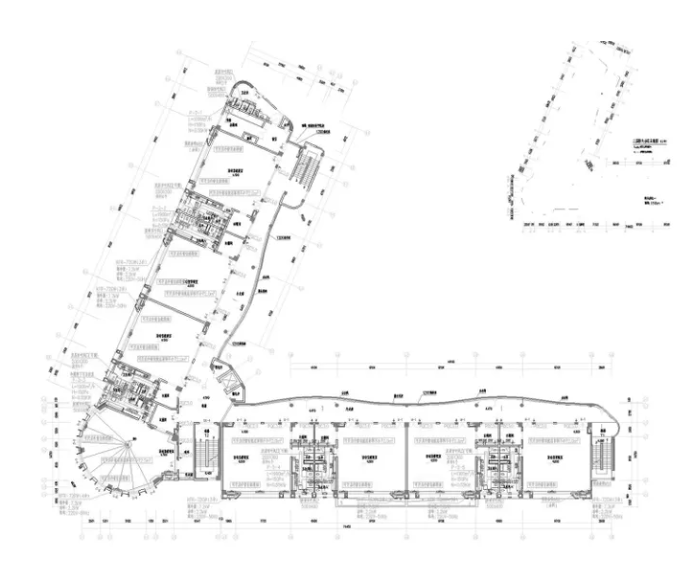

　　首層空調通風防排煙平面圖

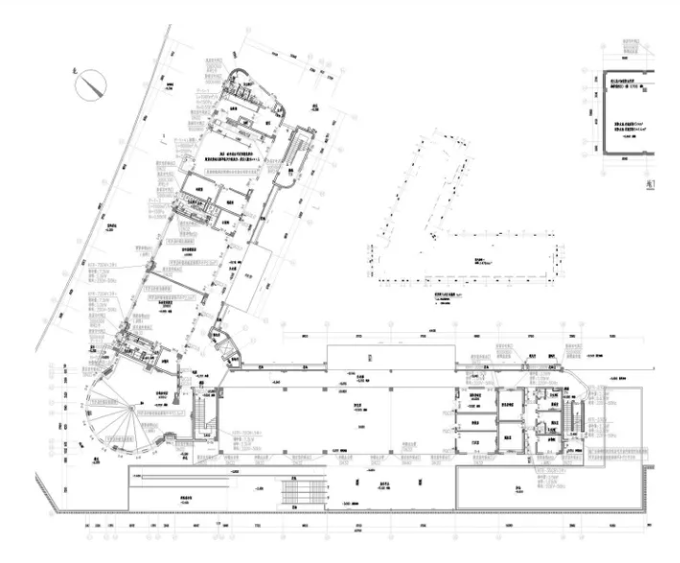

　　二層空調通風防排煙平面圖

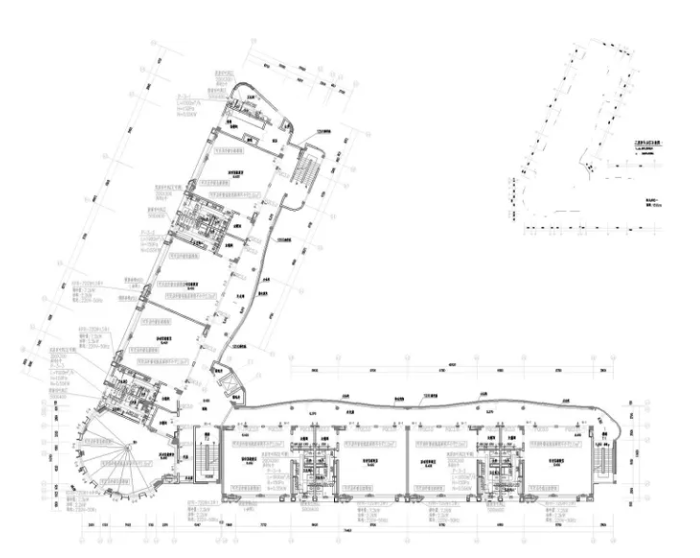

　　三層空調通風防排煙平面圖
